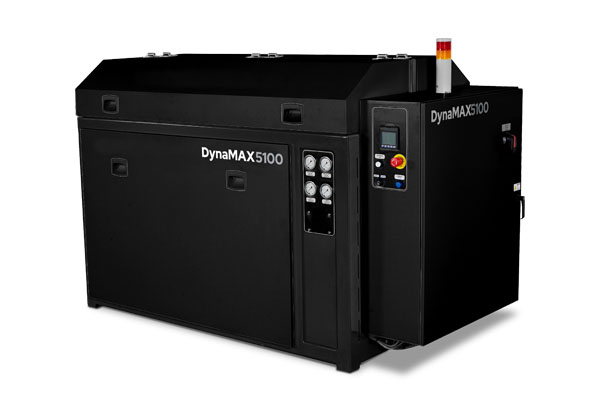

DynaMAX 5100

Pompe waterjet DynaMAX 5100/5150 con intensificatore doppio

Con la Tecnologia Advanced Intensifier (AIT) integrata, le pompe waterjet DynaMAX 5100/5150 con intensificatore doppio sono le pompe waterjet più convenienti e più resistenti del mondo. Le pompe con iintensificatore doppio serie 5 sono i nostri prodotti waterjet con le capacità più avanzate. Includono funzioni avanzate di controllo e monitoraggio e sono progettate per offrire affidabilità a lunga durata e una sicurezza senza compromessi al costo di possesso più basso.



Confronto dei sistemi waterjet



Vantaggi

Affidabilità estrema

  • L’accumulatore integrato per l’acqua in ingresso aumenta la durata degli elementi di tenuta fornendo all’intensificatore pressione e flusso d’acqua costanti
  • Il filtraggio dell’acqua a gradini (10, 1, 0,45 micron) migliora la qualità dell’acqua e aumenta la durata degli elementi di tenuta.
  • Il design avanzato del pistone riduce l’usura degli elementi di tenuta e migliora la durata dei componenti

 Massima efficienza energetica

  • Motore elettrico interamente chiuso raffreddato a ventola
  • Progettazione delle tubazioni
  • La valvola standard di modulazione dell’acqua fornisce acqua di raffreddamento



La tecnologia Advanced Intensifier Technology (AIT) riduce la manutenzione e ottimizza le prestazioni

Attraverso una nuova concezione del funzionamento delle pompe Intensifier, siamo stati in grado di farle lavorare di più, di farle durare di più e di ridurre notevolmente i tempi di manutenzione.

  • Un’elettronica sofisticata consente uno scorrimento uniforme e affidabile per qualità di taglio e prestazioni della pompa ottimali

  • Un pacchetto software potente e intuitivo offre all’operatore tutte le informazioni necessarie per massimizzare il tempo di funzionamento

  • Il design studiato per facilitare la manutenzione semplifica la rimozione delle terminazioni ad alta pressione per una manutenzione veloce delle guarnizioni

  • La valvola di non ritorno ha un otturatore senza vite e a bassa pressione progettato per permettere una valutazione rapida delle superfici chiave a contatto e permette una manutenzione ordinaria più rapida



Fare clic per visualizzare lo strumento Advanced Intensifier Technology (AIT)


Caratteristiche tecniche

  DynaMAX 5100 DynaMAX 5150
  50 Hz 60 Hz 50 Hz 60 Hz
Generalità
Portata massima in uscita 7,95 l/min. 8,33 l/min. 11,36 l/min. 12,11 l/min.
Dimensione massima orifizio 0,508 mm 0,533 mm 0,610 mm 0,635 mm
Pressione continua in uscita Regolabile a 4137 bar
Configurazione Intensifier Doppio
Controllo pressione Proporzionale elettronico
Valvola di spurgo Idraulico
Alimentazione della pompa
Alimentazione del motore 74,6 KW 111,9 KW
Tensione 400 V 460 V 400 V 460 V
Pieno carico 138 A 117,5 A 204 A 173,4 A
Interruttore principale 150 A 225 A
Partenza dolce Partenza dolce effettiva
Parametri fisici
Larghezza totale 1143 mm 1397 mm
Lunghezza complessiva 2184 mm 2057 mm
Altezza totale 1422 mm 1422 mm
Peso approssimativo di esercizio 1882 kg 2767 kg
Opzioni
  Raffreddamento esterno aria su olio
  Refrigeratore per il raffreddamento dell’olio
  Valvole di isolamento per l’acqua Valvole di isolamento per l’acqua e i sistemi idraulici

Dati operativi

Combinazioni di orifizi supportate dalle pompe DynaMAX

DynaMAX 5100

Dimensione orifizio mm
1 orifizio 0,51
2 orifizi 0,36
3 orifizi 0,28
4 orifizi 0,25
5 orifizi 0,23
6 orifizi 0,20

DynaMAX 5150

Dimensione orifizio mm
1 orifizio 0,61
2 orifizi 0,43
3 orifizi 0,36
4 orifizi 0,30
5 orifizi 0,28
6 orifizi 0,25

Combinazioni ugello/orifizio

Orifizio Ugello Abrasivo (libbre/min) Maglia per abrasivo
0,007 0,020 0,25 120 – 220
0,009 0,030 0,4 – 0,6 80 – 120
0,010 0,030 0,5 – 0,75 80 – 120
0,013 0,040 1,0 – 1,25 60 – 80
0,014 0,040 1,1 – 1,35 60 – 80
0,015 0,040 1,25 – 1,5 60 – 80
0,016 0,040 1,3 – 1,5 60 – 80

Combinazioni tipiche in base alle dimensioni della pompa

HP Qtà teste Orifizio/ugello
100 2 0,014/0,040
100 4 0,010/0,030
150 2 0,017/0,045
150 3 0,014/0,040
150 6 0,010/0,030

Alimentazione rispetto a flusso per pompe waterjet DynaMAX

Modello Alimentazione Pressione Portata massima in uscita Dimensione massima orifizio
  hp kW psi bar GPM L/min poll. mm
DynaMAX 5100 100 74 60.000 4137 2,10 7,95 0,020 0,51
DynaMAX 5150 150 110 60.000 4137 3,00 11,40 0,024 0,61
